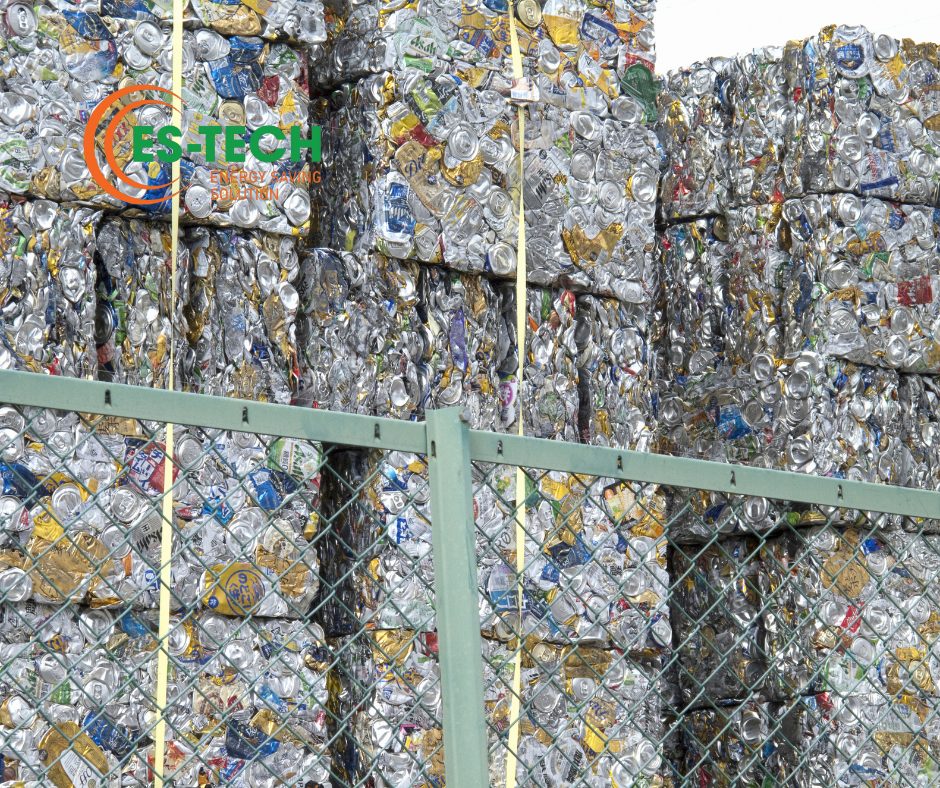

Trong lĩnh vực tái chế phế liệu kim loại màu, lon bia và lon nước ngọt đã qua sử dụng ( vỏ lon UBC – Used Beverage Cans) luôn được xem là nguồn nguyên liệu dồi dào, giá thành thu mua hợp lý và dễ tiếp cận. Tuy nhiên, trên thực tế vận hành, không ít chủ xưởng đúc phải đối mặt với một nghịch lý: Sản lượng thu mua lớn nhưng biên lợi nhuận lại bị thâm hụt nghiêm trọng.

Dưới góc độ kỹ thuật luyện kim, nguyên nhân cốt lõi không nằm ở giá thu mua, mà ẩn mình ở một “cái bẫy kỹ thuật” trên bề mặt phế liệu: Lớp sơn phủ bề mặt, vecni bảo vệ và sự khác biệt về mác hợp kim.

I. Bản chất kỹ thuật của “Bẫy” cháy hao trên vỏ lon UBC

Mỗi chiếc lon nhôm thương mại khi xuất xưởng đều được bao bọc bởi hai lớp chất hữu cơ đặc biệt:

• Mặt ngoài: Lớp sơn in nhãn hiệu, logo với thành phần cấu tạo từ dung môi và chất tạo màu polymer.

• Mặt trong: Lớp vecni (lacquer) bảo vệ cực mỏng nhằm ngăn chặn sự ăn mòn hóa học giữa chất lỏng bên trong và màng nhôm.

1. Cơ chế tổn thất nhôm lỏng qua hiện tượng “Hiệu ứng bọt biển”

• Khi các xưởng nạp liệu trực tiếp (băm nhỏ hoặc ép cục lon UBC rồi thả thẳng vào lò nấu ở nhiệt độ trên 660°C) mà bỏ qua công đoạn xử lý nhiệt độc lập, các hợp chất hữu cơ này sẽ bùng cháy đột ngột. Quá trình cháy thiếu oxy trong lòng mẻ nấu tạo ra một lượng xỉ carbon xốp, đen và có độ bám dính cực cao.
• Lớp xỉ carbon này hoạt động như một miếng bọt biển hút giữ kim loại. Khi nổi lên bề mặt mẻ nấu, cấu trúc rỗng xốp của nó sẽ giữ chặt các giọt nhôm lỏng nguyên chất bên trong. Quá trình thợ nấu vớt xỉ đổ đi sẽ vô tình loại bỏ một lượng lớn nhôm sạch, đẩy tỷ lệ cháy hao thực tế vọt lên tới 30% – 40%.

2. Quá trình oxy hóa màng nhôm mỏng

Vỏ lon UBC có độ dày cực kỳ mỏng. Khi lớp sơn hữu cơ cháy sinh nhiệt cục bộ vượt ngưỡng kiểm soát, màng nhôm mỏng này tiếp xúc trực tiếp với không khí và lập tức oxy hóa thành Oxit Nhôm (Al2O3). Lớp màng oxit này tiếp tục hòa lẫn vào xỉ, làm giảm độ chảy loãng của nước nhôm và khiến việc thu hồi nhôm sạch trở nên cực kỳ khó khăn nếu chỉ sử dụng các dòng lò đốt tĩnh truyền thống.

II. Phân tích đối chiếu kỹ thuật: lon bia với lon nước ngọt

Để tối ưu hóa lượng muối phủ (fluxing) và kiểm soát tỷ lệ cháy hao một cách chính xác, các kỹ sư vận hành cần phân biệt rõ hai nhóm nguyên liệu chính trong tệp UBC:

1. Khác biệt về cấu trúc mác hợp kim và độ dày thành lon

Một chiếc lon nhôm cơ bản nặng khoảng 13 – 15 gram. Tuy nhiên, tính chất cơ lý hóa của vỏ lon bia và lon nước ngọt hoàn toàn khác nhau do áp suất chất lỏng bên trong:

• Vỏ lon bia (Đồ uống có gas, áp suất cao): Thân lon thường sử dụng hợp kim nhôm hệ Al-Mn-Mg (mã AA3004 hoặc AA3104). Hàm lượng Magie (Mg) được đẩy cao để tăng cường độ bền cơ học, giúp vỏ lon chịu được áp suất khí ga lớn mà không bị biến dạng. Độ dày thành lon dao động từ 0.09mm – 0.11mm.

• Vỏ lon nước ngọt / nước trái cây (Ít hoặc không gas): Thân lon chủ yếu dùng dòng hợp kim AA3003 (hệ Al-Mn), ít hoặc không chứa Magie. Thành lon được cán mỏng tối đa, chỉ khoảng 0.08mm – 0.09mm để tối ưu hóa chi phí vật liệu.

2. Bảng cấu thành vật chất trung bình trên một lon UBC tiêu chuẩn

Lưu ý về tỷ lệ sơn phủ: Lon nước ngọt thường in kín 100% diện tích bề mặt với đồ họa phức tạp nên tỷ lệ tạp chất hữu cơ cao hơn hẳn (3.0% – 3.5%), sinh ra nhiều xỉ đen hơn khi nấu trực tiếp. Ngược lại, một số dòng lon bia sử dụng nền nhôm bạc tự nhiên sẽ có tỷ lệ sơn thấp hơn (1.8% – 2.5%), giúp mẻ nấu sạch xỉ hơn một chút.

III. Hiểm họa từ quá trình oxy hóa Magie (Mg)

Nguyên tố Magie (Mg) xuất hiện với hàm lượng cao trong nắp lon (hợp kim AA5182, lên tới 4.5%) và thân lon bia (AA3004) chính là một con dao hai lưỡi trong chu trình tái chế.

Magie là nguyên tố có ái lực hóa học với Oxy cực kỳ mạnh, cao hơn cả Nhôm. Khi phế liệu lỏng hóa mà không có cơ chế bảo vệ, Magie sẽ chủ động phản ứng với Oxy trước, tạo thành Oxit Magie (MgO) làm đen mẻ nấu, tăng độ nhớt của xỉ và gây hao hụt mác hợp kim. Nếu xưởng đúc vận hành theo phương pháp thủ công, không sử dụng công nghệ nấu chìm (submerged melting) hoặc không tính toán chính xác lượng muối phủ bảo vệ, toàn bộ lượng Magie chiến lược này sẽ bị cháy hao hoàn toàn, làm sụt giảm nghiêm trọng cơ tính (độ bền kéo, độ cứng) của thỏi nhôm thành phẩm.

IV. Giải pháp công nghệ từ chuyên gia Es-tech

Để triệt tiêu tổn thất cháy hao từ vỏ lon UBC, các xưởng tái chế không thể tiếp tục duy trì công nghệ lò đốt tĩnh gia nhiệt trực tiếp bằng dầu hoặc gas. ES-TECH khuyến nghị hệ thống giải pháp đồng bộ:

1. Ứng dụng công nghệ Lò Cảm Ứng Điện Từ: Dòng điện cảm ứng tạo ra lực khuấy từ trường tự nhiên, chủ động “kéo” phế liệu mỏng chìm nhanh xuống dưới bề mặt nước nhôm (cơ chế nấu chìm). Quá trình này hạn chế tối đa thời gian vỏ lon tiếp xúc với Oxy không khí, giảm tỷ lệ cháy hao thực tế xuống mức tối thiểu.

2. Tích hợp hệ thống kiểm soát nhiệt độ PID: Đảm bảo duy trì nhiệt độ công tác chính xác ổn định tại ±1°C, tránh hiện tượng quá nhiệt cục bộ – tác nhân kích thích phản ứng oxy hóa Magie và Nhôm.

3. Chuẩn hóa quy trình Fluxing (Sử dụng muối phủ): Thiết lập tỷ lệ muối tối ưu để tạo màng ngăn cách oxy, đồng thời hỗ trợ tách nhôm sạch ra khỏi kết cấu cấu trúc xốp của xỉ sơn phủ.

KẾT LUẬN: Tái chế nhôm UBC là một mỏ vàng, nhưng chỉ dành cho những doanh nghiệp làm chủ được bài toán công nghệ. Việc thay đổi tư duy từ “lấy công làm lãi” sang ứng dụng kiểm soát nhiệt động học chính xác là con đường duy nhất để bảo vệ lợi nhuận và nâng tầm vị thế của doanh nghiệp trong chuỗi cung ứng toàn cầu.

Tài liệu tham khảo :

Lon nhôm

Hợp kim nhôm

ES-TECH – GIẢI PHÁP CÔNG NGHỆ NHIỆT VÀ LÒ NẤU TIÊN TIẾN

• Website: https://es-tech.vn

• Hotline hỗ trợ kỹ thuật: 0962.217.168 – 0965.299.777

• Địa chỉ xưởng: Biên Giang, Hà Đông, Hà Nội.
