Trong công nghệ đúc nhôm (đúc áp lực HPDC, đúc khuôn kim loại, đúc liên tục), hiện tượng co ngót (Shrinkage) là nguyên nhân hàng đầu gây ra các khuyết tật như rỗng ruột, lõm bề mặt, nứt nóng và giảm độ bền cơ lý tính của thành phẩm.

Việc thấu hiểu bản chất vật lý của quá trình co ngót và kiểm soát đồng bộ từ thiết kế khuôn, dải nhiệt độ đến chất lượng nhôm lỏng là yếu tố cốt lõi giúp các phân xưởng tối ưu tỷ lệ thành phẩm, giảm thiểu phế liệu và chi phí gia công.

I. BẢN CHẤT VẬT LÝ CỦA QUÁ TRÌNH CO NGÓT

Sự co ngót trong đúc nhôm diễn ra qua 3 giai đoạn vật lý liên tiếp:

• Co thể tích khi đông đặc (Chuyển pha Lỏng sang Rắn): Khi nhôm chuyển từ thể lỏng sang thể rắn, thể tích vật liệu bị sụt giảm tự nhiên từ 3.5% đến 6.5% (tùy thuộc vào thành phần hợp kim). Nếu các vùng đông đặc sau cùng (như vị trí thành dày, chân gân) không được cấp bù nhôm lỏng kịp thời, các khoang rỗng co ngót sẽ hình thành.

• Co nhiệt của kim loại rắn: Khi khối nhôm đã đông đặc tiếp tục nguội dần về nhiệt độ môi trường, nó tiếp tục co lại về mặt kích thước (co tuyến tính). Độ co tuyến tính thực tế trong đúc khuôn thường dao động từ 0.5% – 1.2%.

• Dòng chảy giữa các nhánh cây (Dendritic Feeding): Ở cấp độ vi mô, khi nhôm bắt đầu đóng băng, các nhánh cây hợp kim (dendrites) phát triển và bẫy dòng nhôm lỏng còn lại. Nếu áp suất duy trì không đủ để đẩy nhôm lỏng qua mạng lưới này, các lỗ rỗ vi mô liên kết (Interdendritic Porosity) sẽ xuất hiện.



II. PHÂN BIỆT CÁC DẠNG KHUYẾT TẬT CO NGÓT TRONG ĐÚC NHÔM

Để xử lý chính xác, đội ngũ kỹ thuật cần nhận diện đúng hình thái và nguyên nhân của từng loại khuyết tật:

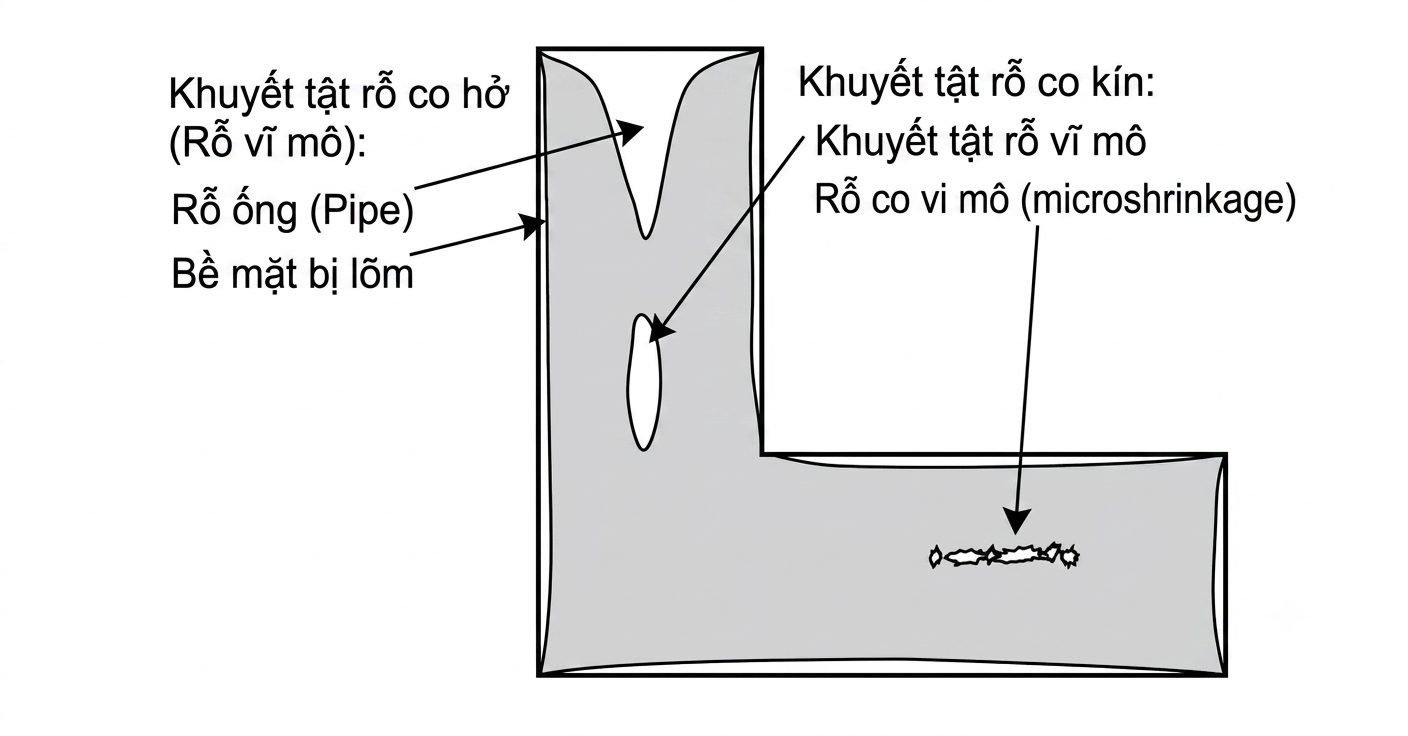

• Khoang co ngót lớn (Macro-shrinkage Cavity): Các hốc rỗng lớn, góc cạnh, bề mặt trong thô gồ ghề. Thường xuất hiện tại trung tâm các phần thành dày, giao điểm gân/vách lò – nơi đông đặc sau cùng do thiếu nhôm bù.

• Co ngót vi mô liên nhánh (Interdendritic Porosity): Mạng lưới các lỗ xốp nhỏ li ti kéo dài dọc theo ranh giới hạt. Dạng này khiến đúc nhôm bị rò rỉ áp suất và giảm mạnh tuổi thọ mỏi.

• Lõm bề mặt (Sink Marks): Bề mặt phôi đúc bị móp hoặc lõm nhẹ. Nguyên nhân do lớp vỏ nhôm đông đặc bên ngoài còn mềm bị lực hút co thể tích của vùng nhôm lỏng bên trong kéo tụt vào.

• Nứt nóng (Hot Tearing): Vết nứt xuất hiện tại các góc nhọn hoặc vị trí chuyển tiếp dày – mỏng. Xảy ra do ứng suất kéo phát sinh khi nhôm ở trạng thái bán rắn bị khuôn ngăn cản quá trình co tự do.

• Co ngót đường tâm đậu ngót (Pipe Shrinkage): Hốc rỗng kéo dài dọc theo trục của hệ thống đường chạy, cổng rót hoặc đậu ngót do đậu ngót bị đông đặc sớm trước phôi đúc.

III. PHÂN BIỆT CO NGÓT HÓA RẮN VÀ RỖ KHÍ HYDRO (GAS POROSITY)

Rất nhiều xưởng đúc nhầm lẫn giữa co ngót và rỗ khí, dẫn đến áp dụng sai giải pháp khắc phục.



Tiêu chí phân biệt	Khuyết tật Co ngót (Shrinkage)	Khuyết tật Rỗ khí Hydro (Gas Porosity)
Hình thái (Morphology)	Hốc rỗng góc cạnh, bất định hình, thô gồ ghề, dạng cây thông.	Lỗ rỗng tròn, hình cầu hoặc hình trứng, vách trong nhẵn bóng.
Vị trí xuất hiện	Tập trung tại vùng nóng (Hot spots), vị trí đông đặc sau cùng, chân gân dày.	Phân bố rải rác toàn bộ vật đúc hoặc tập trung gần vùng thoát khí, cổng rót.
Nguyên nhân cốt lõi	Do co thể tích tự nhiên và thiếu nguồn nhôm lỏng cấp bù.	Do khí Hydro (H2) hòa tan trong nhôm lỏng thoát ra khi nguội hoặc cuộn khí.
Chỉ số kiểm soát	Áp suất khoang, dải nhiệt độ khuôn, thiết kế đậu ngót.	Chỉ số mật độ DI <= 2 – 4%, đo kiểm RPT.

IV. GIẢI PHÁP TỔNG THỂ KIỂM SOÁT ĐỘ CO NGÓT TRONG SẢN XUẤT

Để kiểm soát độ co ngót ở mức tối thiểu và có thể dự báo được, nhà sản xuất cần can thiệp đồng bộ theo các giải pháp kỹ thuật sau:

1. Tối ưu hóa thiết kế & Công nghệ sản xuất

• Thiết kế độ dày đồng đều: Hạn chế các vị trí giao thoa quá dày; bổ sung bán kính lượn (fillet) tại các góc chuyển tiếp để tránh tập trung ứng suất và điểm nóng nhiệt.

• Nguyên tắc đông đặc định hướng: Thiết kế hệ thống cổng rót và đậu ngót sao cho quá trình đông đặc tiến dần từ vị trí xa nhất về phía đậu ngót. Đậu ngót phải là nơi đông đặc sau cùng và có Module nhiệt lớn hơn phôi đúc 1.1 đến 1.2 lần.

• Sử dụng Chills (Miếng tản nhiệt): Bố trí vật liệu dẫn nhiệt cao tại các điểm nóng cục bộ để tăng tốc độ làm nguội, ép hướng đông đặc theo ý muốn.

2. Kiểm soát tham số vận hành & Luyện kim

• Áp suất nén duy trì (Overcharging/Intensification Pressure): Trong đúc HPDC, duy trì áp suất nén từ 10 – 100 MPa trong suốt khoảng thời gian đông đặc cuối cùng để ép nhôm lỏng điền đầy các khoảng trống giữa các nhánh cây.

• Khử khí & Tinh luyện nhôm lỏng: Sử dụng hệ thống khử khí quay (Rotary Degasser) kết hợp Flux tinh lượng để đưa chỉ số mật độ DI <= 2 – 4%. Nhôm lỏng sạch giúp loại bỏ các vệt oxit – vốn là mầm móng cản trở dòng nhôm bù.

• Duy trì ổn định nhiệt độ nhôm lỏng: Tránh rót nhôm quá nóng (làm tăng tỷ lệ co thể tích và ngậm khí) hoặc quá nguội (gây đông đặc sớm làm nghẽn đường bù nhôm).

V. GIẢI PHÁP TỪ ES-TECH GIÚP TỐI ƯU TỶ LỆ THÀNH PHẨM

Một trong những nguyên nhân hàng đầu khiến nhiệt độ nhôm lỏng dao động bất ổn định – dẫn đến khuyết tật co ngót biến động thất thường – chính là hệ thống lò nấu giữ nhiệt kém chất lượng.

ES-TECH cung cấp giải pháp trọn bộ cho phân xưởng đúc nhôm:

• Lò cảm ứng điện nấu & giữ nhiệt nhôm thế hệ mới: Kiểm soát chính xác dải nhiệt độ nhôm lỏng với sai lệch cực thấp (±3°C), tự động điều chỉnh công suất, giúp ổn định dòng nhôm rót và triệt tiêu rủi ro co ngót do biến động nhiệt.

• Tư vấn kỹ thuật & Tối ưu bài toán đúc: Đội ngũ kỹ sư ES-TECH trực tiếp hỗ trợ phân tích nguyên nhân khuyết tật phôi, thiết kế hệ thống cấp bù nhôm và tính toán hiệu quả đầu tư (ROI).
